馬鞍山某鋼鐵冶金廠的HEP高真空濾油機應用

2022-09-21

HEP系列高真空濾油機是在全球銷量比較不錯的一款凈化裝置，濾油機優越的性能很快讓其占領油品凈化市場，但是其價格之昂貴讓很多客戶望而卻步。HEP系列高真空濾油機主要適用于110／220／500KV以上輸變電設備用絕緣油的凈化，去除其水份、氣體和機械雜質，從而提高絕緣油的耐電壓強度和油品質量，保證高壓電氣設備的安全運行。適用于變壓器、電容器、互感器的油處理。

項目概況

高真空凈油機通過真空處理，可將油中的水和氣體抽出。當油進入真空脫氣塔，通過三級脫氣層不同真空度進行脫氣，除水。

本項目主要是針對變壓器油進行脫氣，脫水和去除雜質。從而提高絕緣油的耐電壓強度和油品質量。保證高壓電氣設備的安全運行。適用于變壓器，電容器，互感器的油處理。

經過濾后油的氧化物脫除凈化達到99.9%以上。

項目名稱：HEP高真空濾油機項目

處理介質：變壓器油

極限真空度：≤3pa

公稱流量：：3000—12000L/H

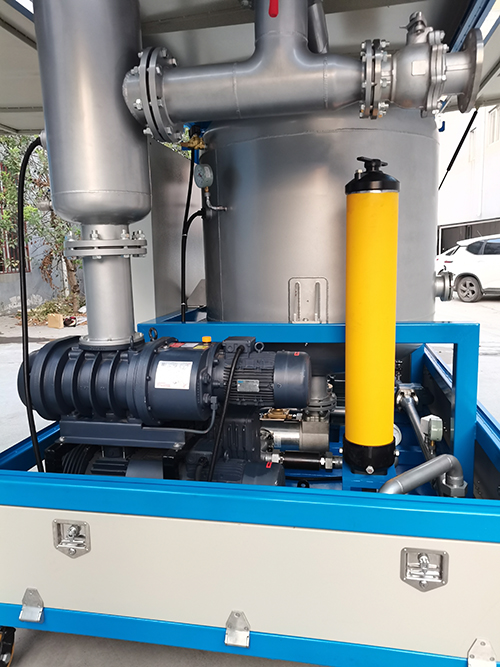

IMG_20220917_094535

解決方案

根據現場技術要求，依照設計步驟，確定了特殊的真空罐內填充填料，增大接觸面積，脫水效果更加優異。采用單只大體積濾芯，過濾精度高，納污容量大，壽命長。保證高壓電氣設備的安全運行。

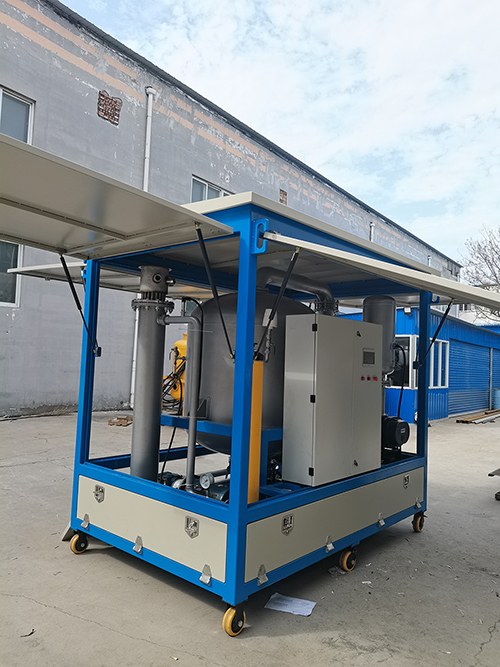

IMG_20220917_094338

設備名稱:HEP200雙級高效真空濾油機

極限真空度：≤3pa 工作真空度：≤508pa>

真空泵抽氣速率：200m3/H 羅茨泵抽氣速率：1000m3/H

額定流量：12000L/H 工作壓力：≤0.5Mpa

粗過濾：不銹鋼過濾網，進口品牌產品

一級精過濾：3μm，進口品牌產品

二級精過濾：1μm，進口品牌產品

殼體材質:過濾器采用304不銹鋼

設備工作原理

真空凈油機是根據水和油的沸點不同原理而設計的，它由真空加熱罐精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，經過有入口管道進入初濾器，清除較大的顆粒，然后進入加熱罐內，經過加熱等40~75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器的水蒸氣經冷卻后再返原成水放出，在真空加熱罐內的油液，被排油泵排入精濾器通過濾油紙或?yàn)V芯將微粒雜質過濾出來，從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使?jié)崈舻挠蛷某鲇吞幣懦鰴C(jī)外。

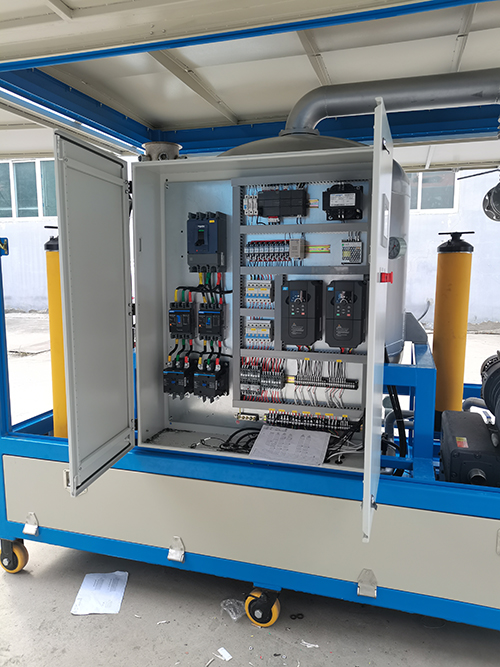

IMG_20220917_181434
